FIL MACHINE

  Détails
Longueur de couronne (mm) Diamètre Int (mm) Diamètre Ext
(mm)
Poids de couronne (tonnes)
2000 800 1300 2400
1400 880 1220 1915



Fiche Technique Matière
Désignation Fil machine Ø 5.5 de nuance SAE 1006 selon la norme ASTM A29
Utilisation Professionnelle
Cible Bâtiment – Travaux Publics et Industriels
Secteur d’activité Professionnels
Positionnement Standard
Description  du Produit Fil machine de section ronde en acier de qualité non allié à bas carbone. La qualité de l’acier doit être conforme à l’une des nuances suivantes :
vSWRY 11 selon norme japonaise JIS-G 3503 (1980).
vC7D selon norme EN 10016-2 (1995), ou SAE 1006 ou 1006 selon normes ASTM A29 et A510 (désignation G10060 dans le nouveau système de numérotation unifié américain SAE HS-1086 (1999) ou ASTM DS-56 G),
vFME 8 Qualité 5 selon norme française NF A 35-055 (1984).
vTous types de fils spécial Baguettes. Les tolérances dimensionnelles doivent être conformes à la norme française NF EN 10017 (MARS 2005) ou à l’Euro-norme EU 17.
Composition chimique
Elément C% P% S% NI% Cu% Mn% Si %
Composition ≤ 0.10 ≤ 0.020 ≤ 0.035 ≤ 0.15 0.35≤ ≤ 0.20 ≤ 0,25 ≤ 0,05
Tolérances dimensionnelles vTolérance sur le diamètre : ± 0.3 mm
vOvalisation maxi :         5 mm
Caractéristiques Mécaniques vLimite Elasticité .02 % (MPa) ≥ 245
vRésistance Traction (MPa) ≥ 432
vAllongement 5D (%) ≥ 40
Aptitude au soudage vLa valeur de la teneur en carbone équivalent mesurée sur la coulée doit être ≤ 0.50 % Remarque : Céq (%) = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15
Aptitude au tréfilage vAucun défaut interne (creux, retassures, ségrégations…)
vAucun défaut de surface (pailles, lignes, replis, criques, ébréchures, pinçures…)

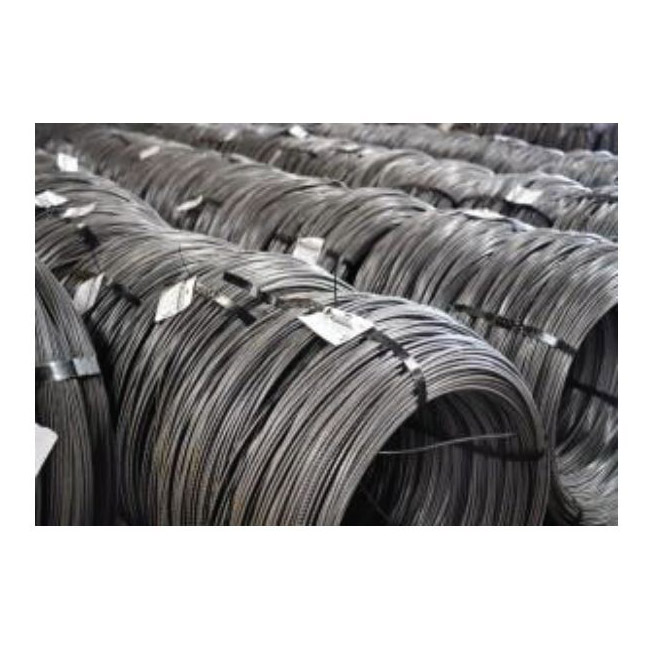

Colisage vEn couronnes ligaturées en 4 points au moins, de poids compris entre 800 et 2500 kg.
Etiquetage Chaque couronne doit comporter au moins une étiquette solidement attachée indiquant :
vLa nuance d’acier
vLe n° de la coulée
vLe diamètre du fil<
