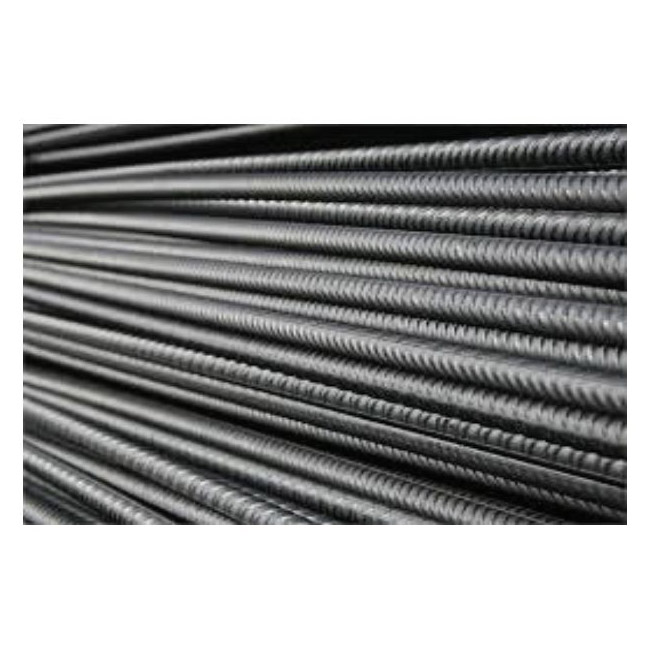

FER ROND A BETON

  Détails
Diamètre Longueur Hauteur des verrous Ecartement des verrous
Mini Maxi Mini Maxi
6 12 m Max 0,39 0,9 4,1 6,1
8 12 m Max 0,52 1,2 5 7
10 12 m Max 0,65 1,5 5,5 7,5
12 12 m Max 0,78 1,8 6,1 8,3
14 12 m Max 0,91 1,7 7,1 9,7



- Désignation:

Fer a béton a verrous laminés a froid "Chantier Spécial FeE 500-2"

- Description:

Fer a béton rond haute adhérence a verrous, soudable, de nuance FeE 500-2 fabriqué suivant la norme française NF A 35-016 (1996) a partir du laminage a froid du couronnes de fil de machine.
Disponible en diamétre 6; 8; 10; 12 et 14 mm, colisé en couronnes ou en fardeaux de barres droites de longueur maxi 12m.

- Caractéristiques technique:

1. Géométriques:

- Masse linéique: Les valeurs de la masse linéique nominale sont données dans le tableau ci-dessous. L'écart admissible par rapport a la masse linéique nominale est de +- 4.5%.

Produit Masse linéique nominale (kg/m) Masse linéique mini admissible (kg/m) Masse linéique maxi admissible (kg/m)
6mm 0.222 0,212 0,232
8mm 0.395 0,377 0,413
10mm 0.617 0,589 0,645
12mm 0.887 0,847 0,927
14mm 1.21 1.156 1,264


- Longueur: La longueur standard des barres est de 12m mais des longueurs spécifiques inférieures a 12m peuvent etre fabriquées sur commande.
Dans tous les cas, l'écart admissible par rapport a la longueur annoncée est de -0 +50 mm.

- Verrous: Le produit comporte 3 champs de verrous dans 1 présentant une inclinaison opposée a celle des deux autres.
La hauteur et l'écartement des verrous respectent les valeurs suivantes (en mm):

Diamètre du nominal Hauteur des verrous Ecartement des verrous
Mini Maxi Mini Maxi
6 0,39 0,9 4,1 6,1
8 0,52 1,2 5 7
10 0,65 1,5 5,5 7,5
12 0,78 1,8 6,1 8,3
14 0,91 1,7 7,1 9,7



2. Mécaniques:

- Traction:

Limite élastique
N/mm²
Rupture/élasticité Allongement total sous
charge maxi
ReH ≥ 500 Rm/Reh ≥ 1.03 Agt ≥ 2.5%


- Non fragilité: Absence de fragilité (aucune rupture, fissure ou déchirure transversale aprés essai de pliage normalisé).
